Lavori di riqualificazione tecnologica dell’impianto termico a servizio del Polo Scolastico di San Vendemiano

I quattro edifici da un punto di vista produzione calore uso riscaldamento ambienti e acqua calda sanitaria erano in origine indipendenti, caratterizzati ognuno da 4 centrali termiche contenenti i generatori di calore, i collettori di distribuzione e le pompe di circolazione per l’alimentazione dei circuiti interni.
I lavori di riqualificazione energetica sono consistiti nel dismettere 3 centrali termiche convertendole a sotto centrali di pompaggio e nel realizzare una unica centrale termica situata nel locale CT della scuola elementare con all’interno un unico sistema di generazione calore per i 4 edifici.

Il collegamento tra centrale termica e le 3 sotto centrali di pompaggio avviene grazie alla realizzazione di una rete di teleriscaldamento.

Tale intervento ha consentito oltre alla dismissione di più centrali termiche riducendo i relativi oneri amministrativi per le pratiche INAIL, VVF, una sensibile riduzione della potenza termica impegnata per il riscaldamento, una più facile gestione delle manutenzioni e una maggiore sicurezza per gli occupanti degli edifici.

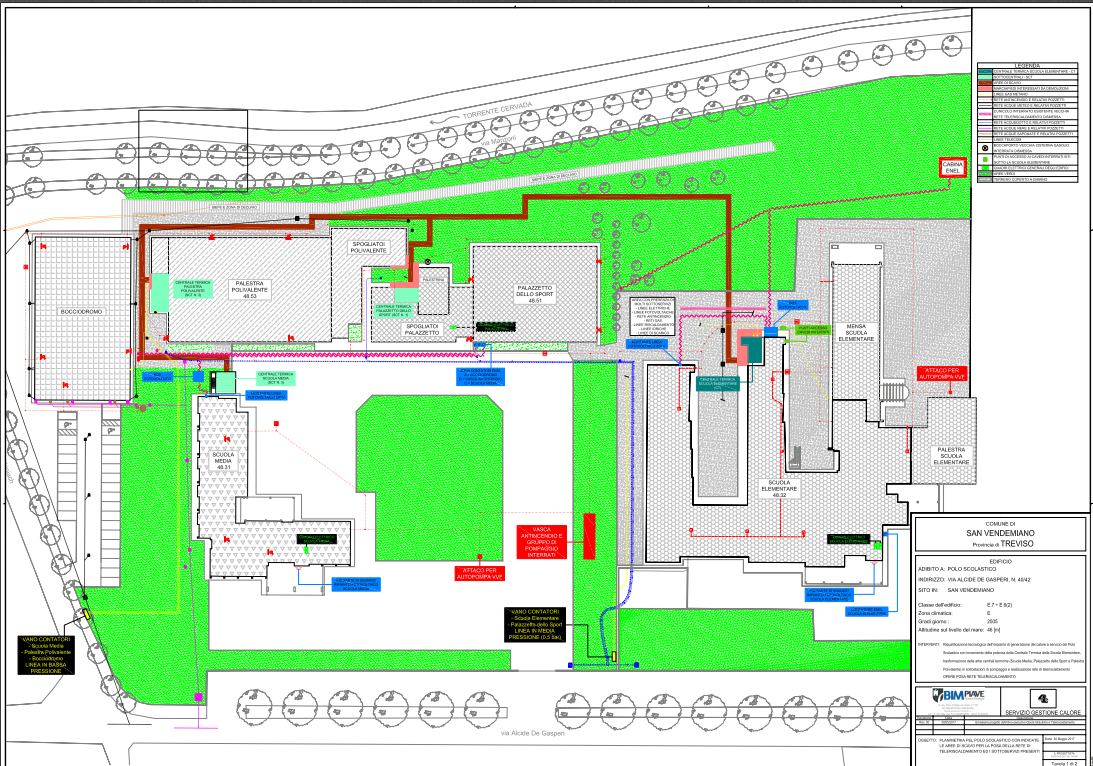

PLANIMETRIA GENERALE CON INDIVIDUZIONE EDIFICI, SOTTOSERVIZI E SCAVO PER LA REALIZZZAZIONE DELLA RETE DI TELERISCALDAMENTO
PLANIMETRIA GENERALE CON INDIVIDUZIONE EDIFICI, SOTTOSERVIZI E SCAVO PER LA REALIZZAZIONE DELLA RETE DI TELERISCALDAMENTO

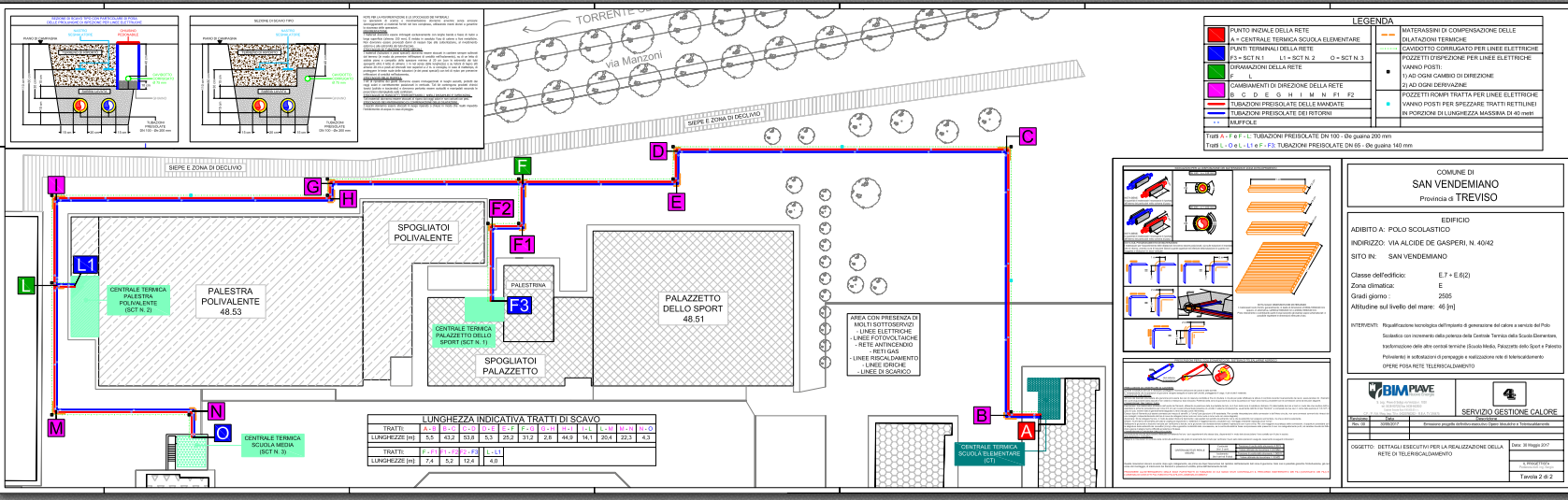

PLANIMETRIA DI DETTAGLIO CON RETE DI TELERISCALDAMENTO
PLANIMETRIA DI DETTAGLIO CON RETE DI TELERISCALDAMENTO
Ponte di Piave

San Vendemiano

Plesso scolastico composto da Scuola Primaria, Scuola Secondaria di Primo Grado, Palazzetto dello Sport, Palestra Polivalente e annessi locali spogliatoi

Realizzazione: 2017

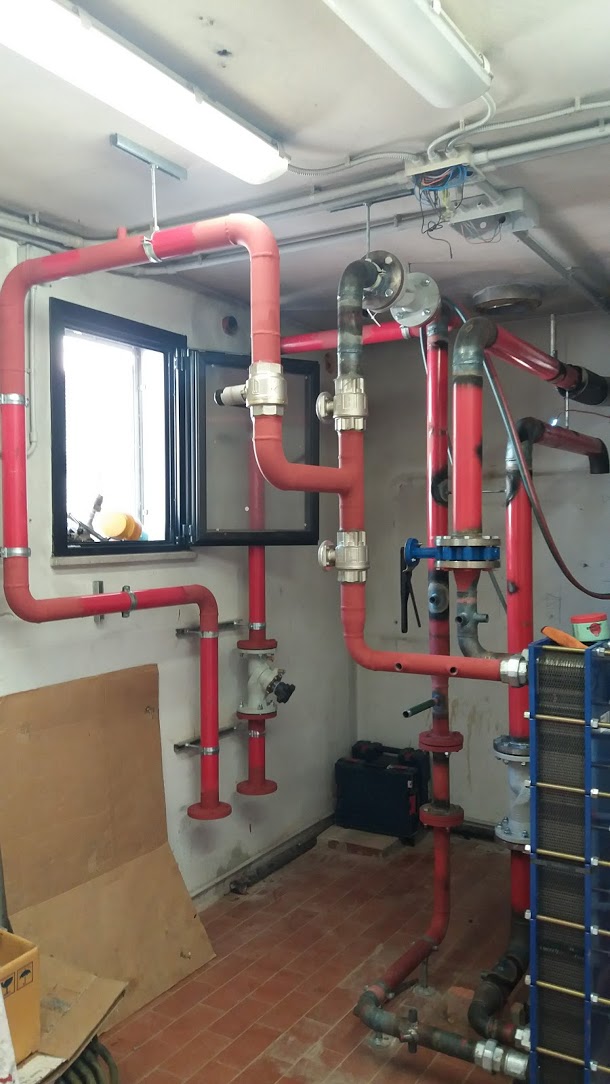

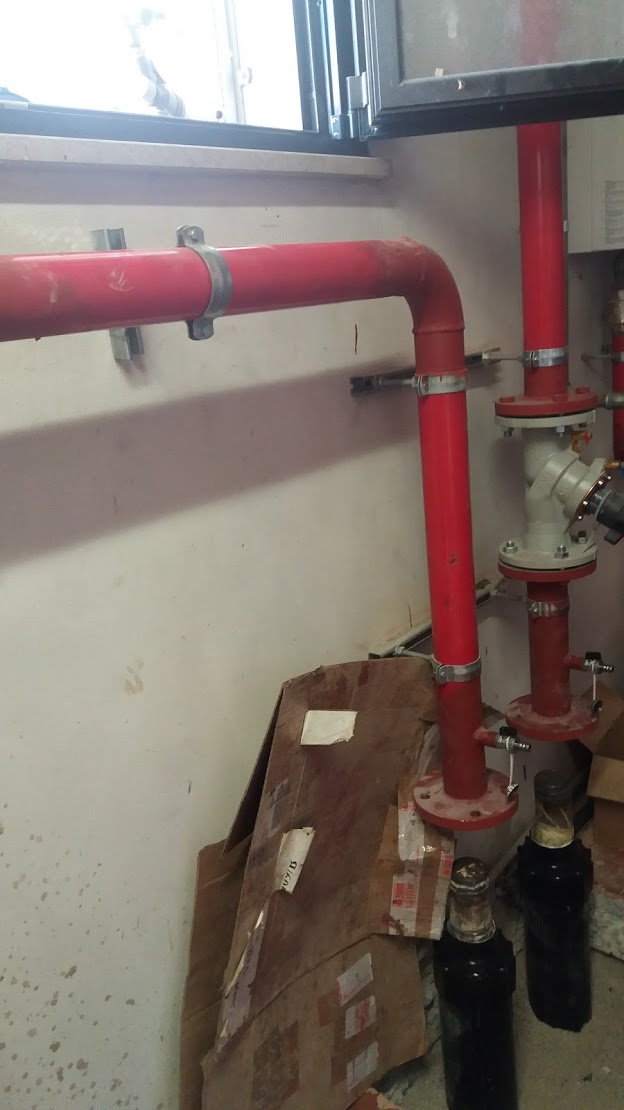

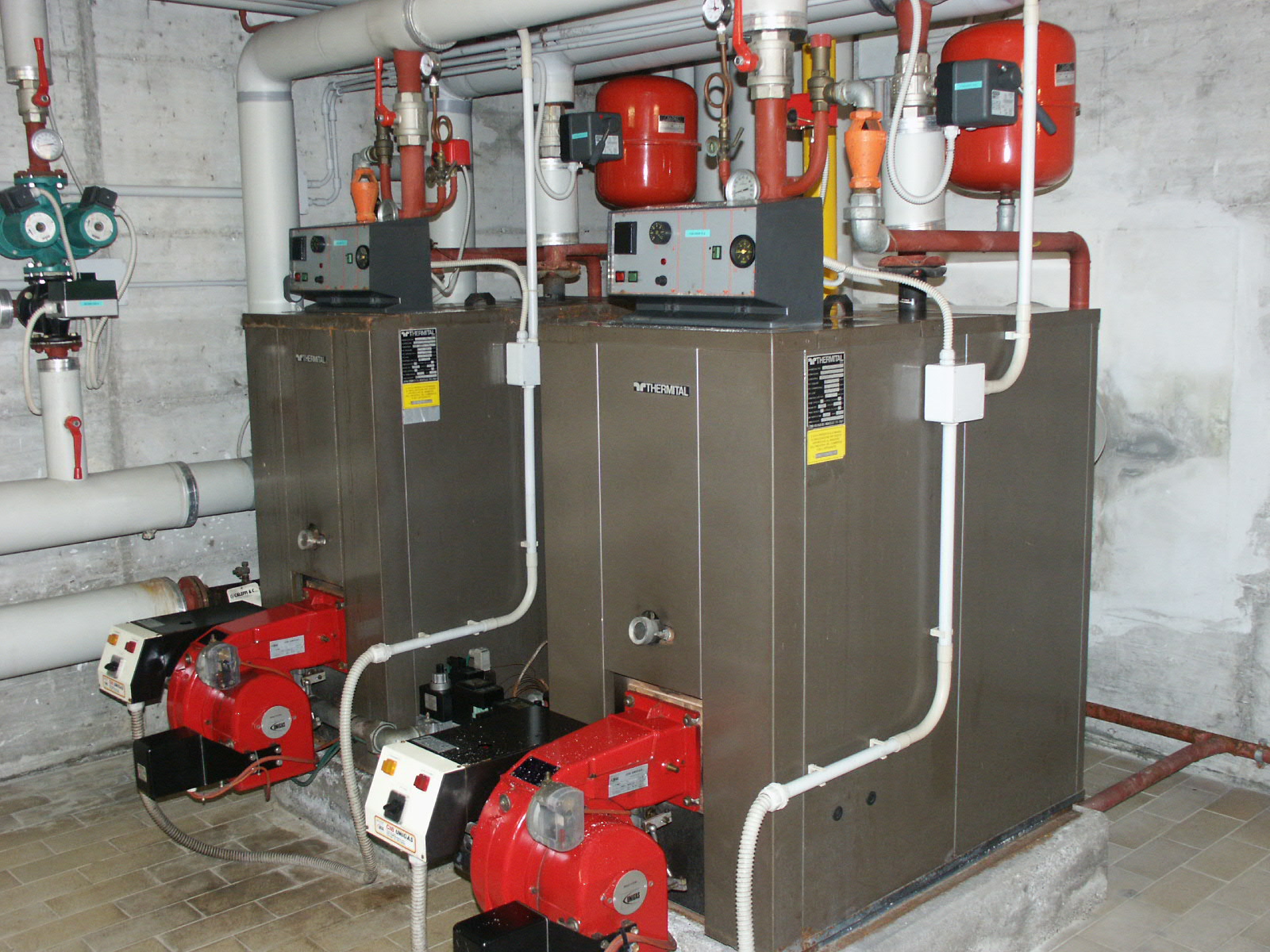

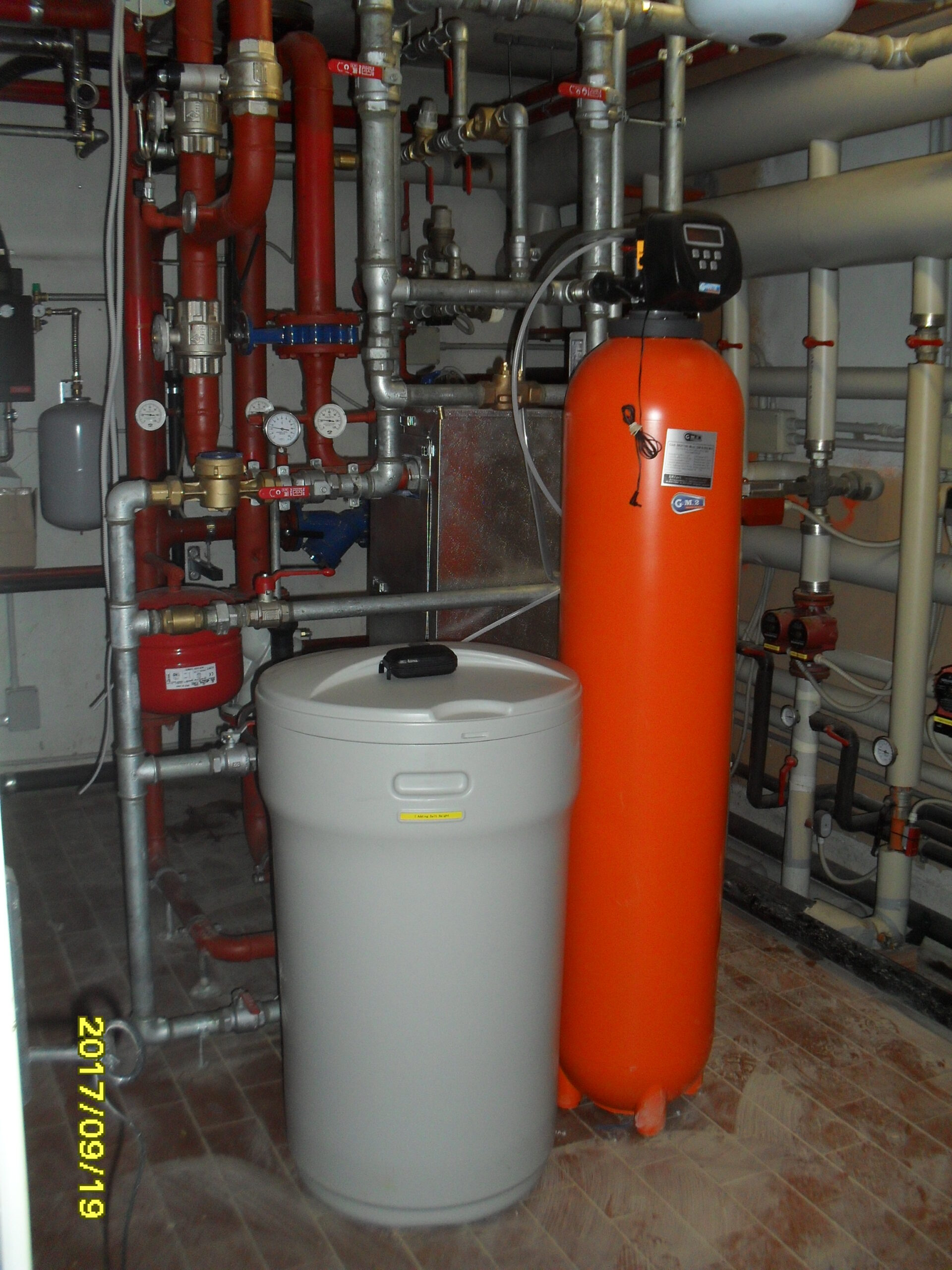

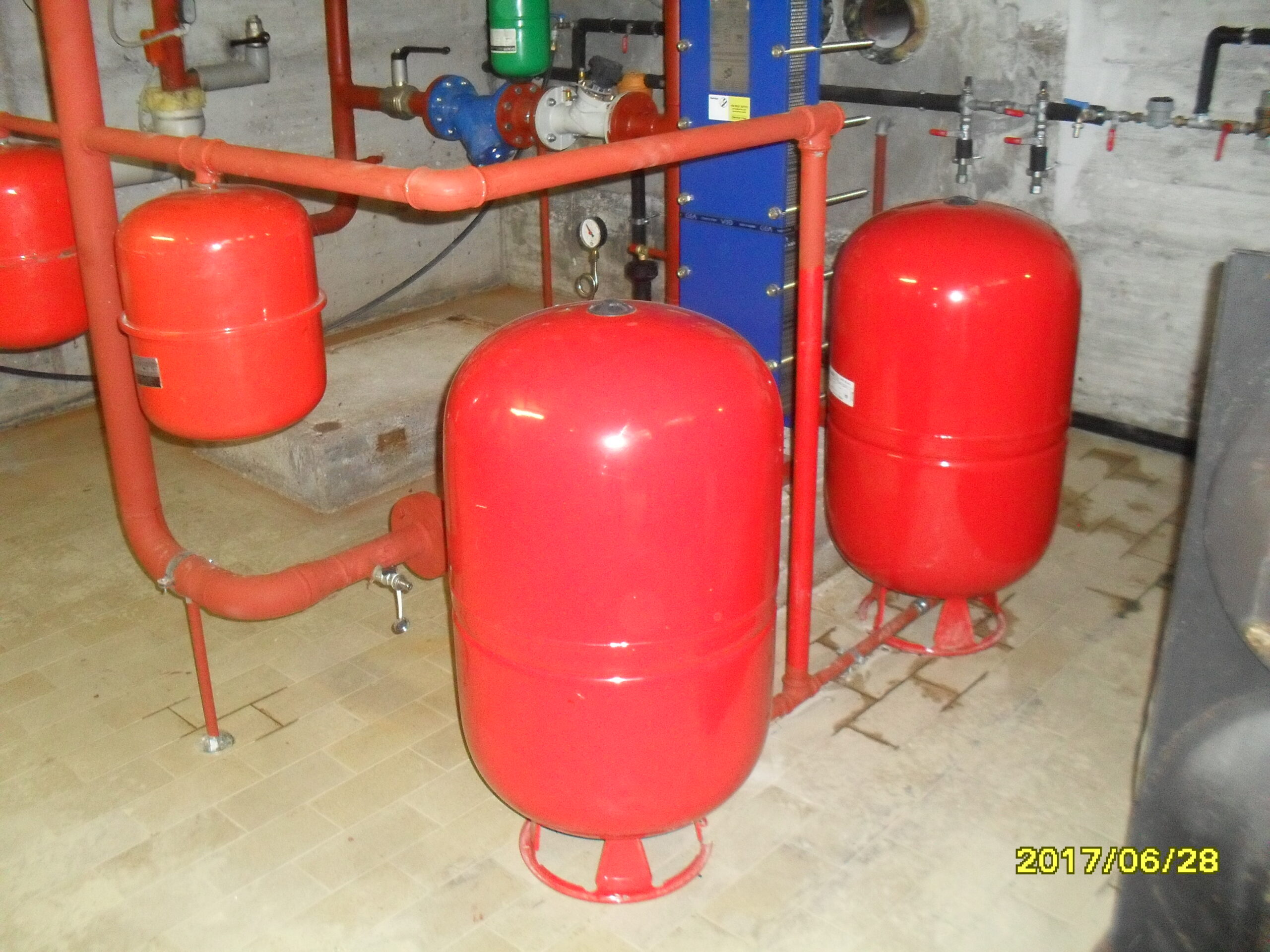

Prima dell'intervento SCT Media San VendemianoDopo intervento SCT Media San Vendemiano

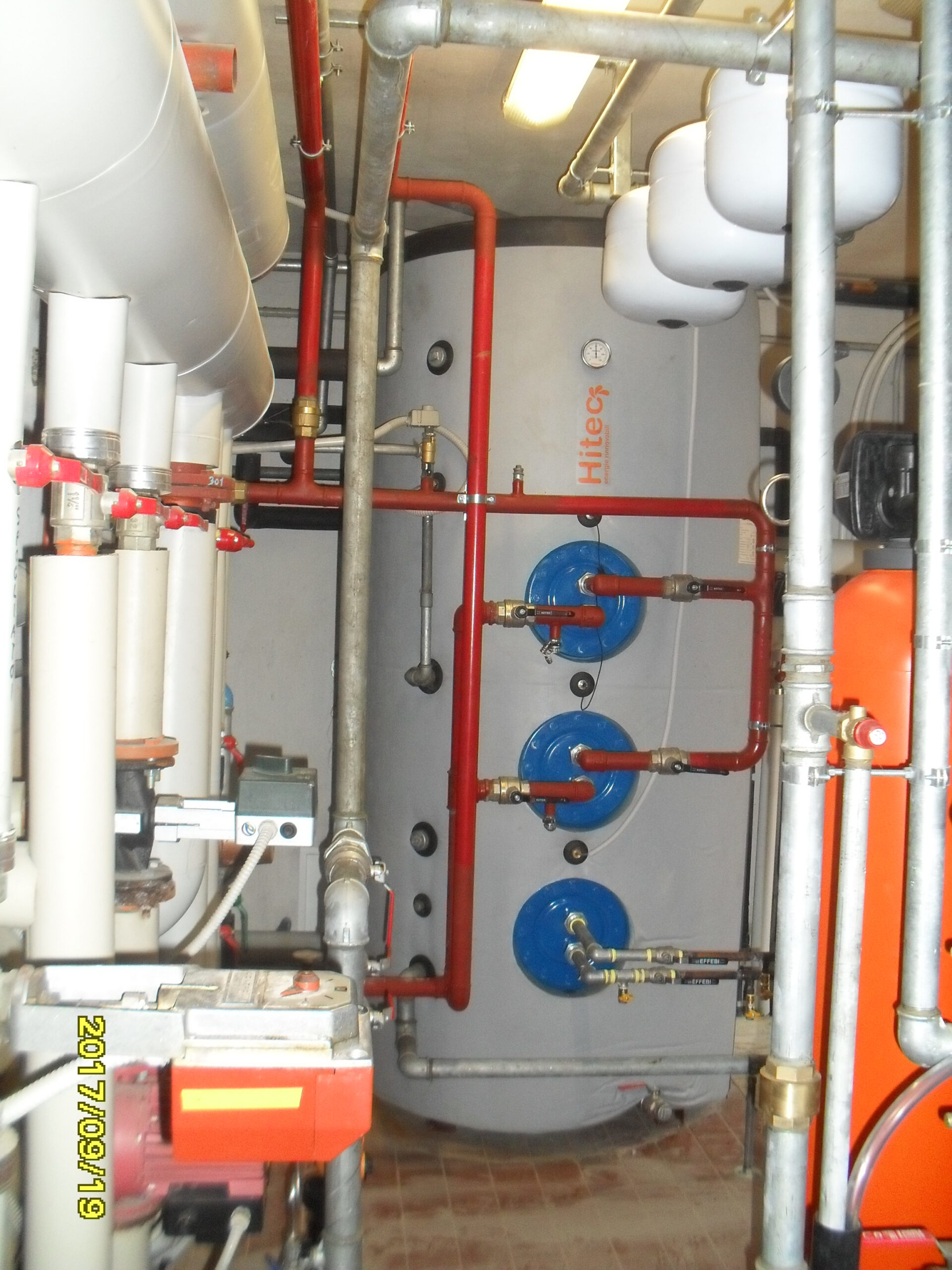

SOTTOCENTRALE PALAZZETTO

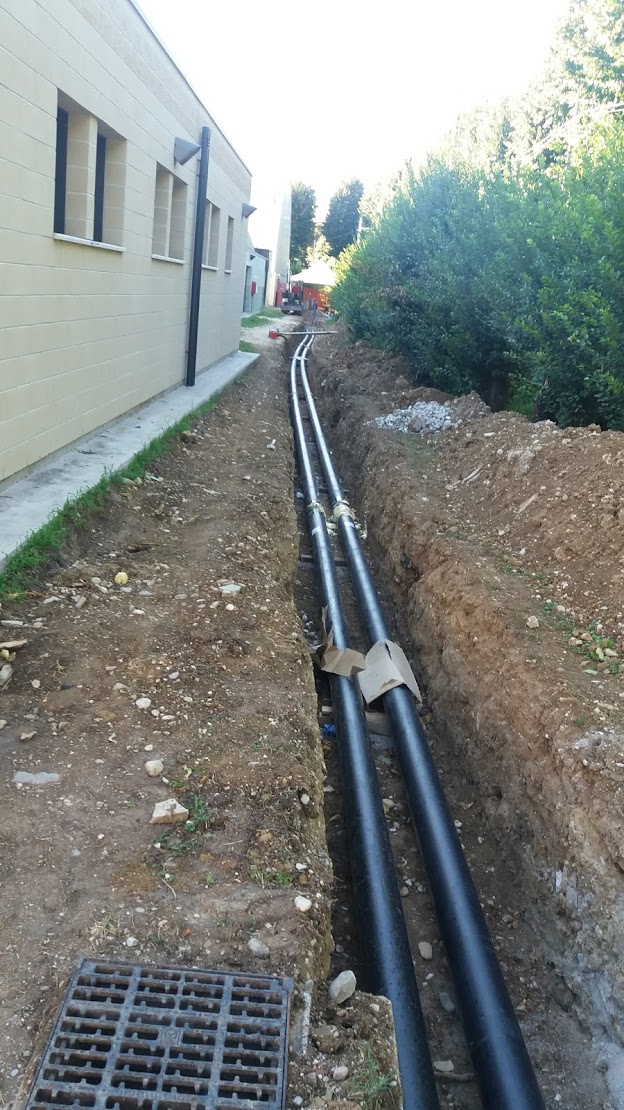

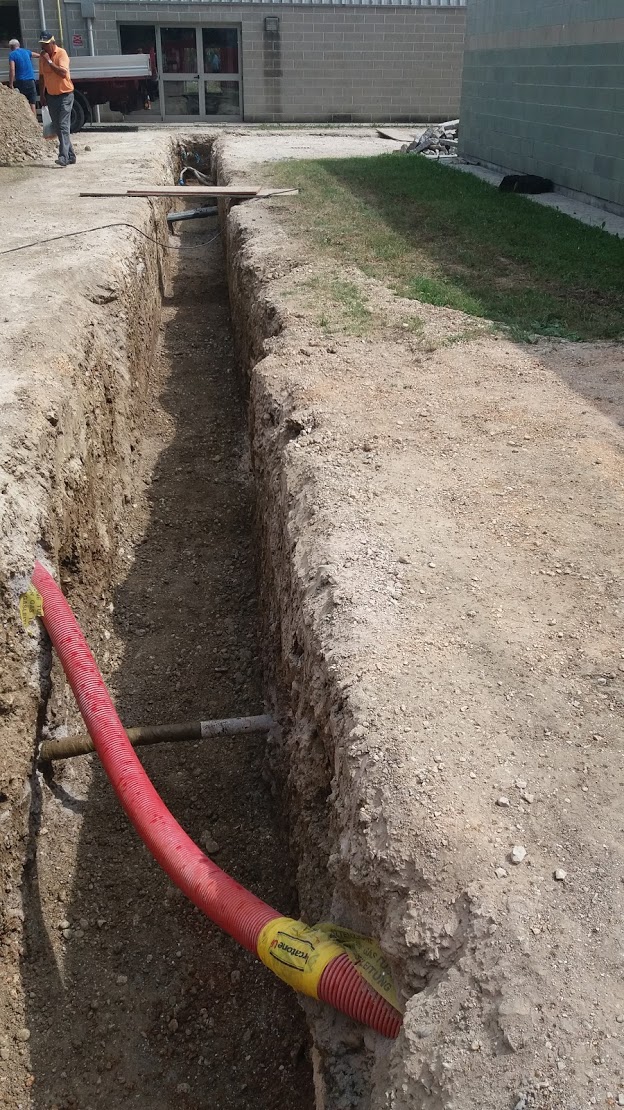

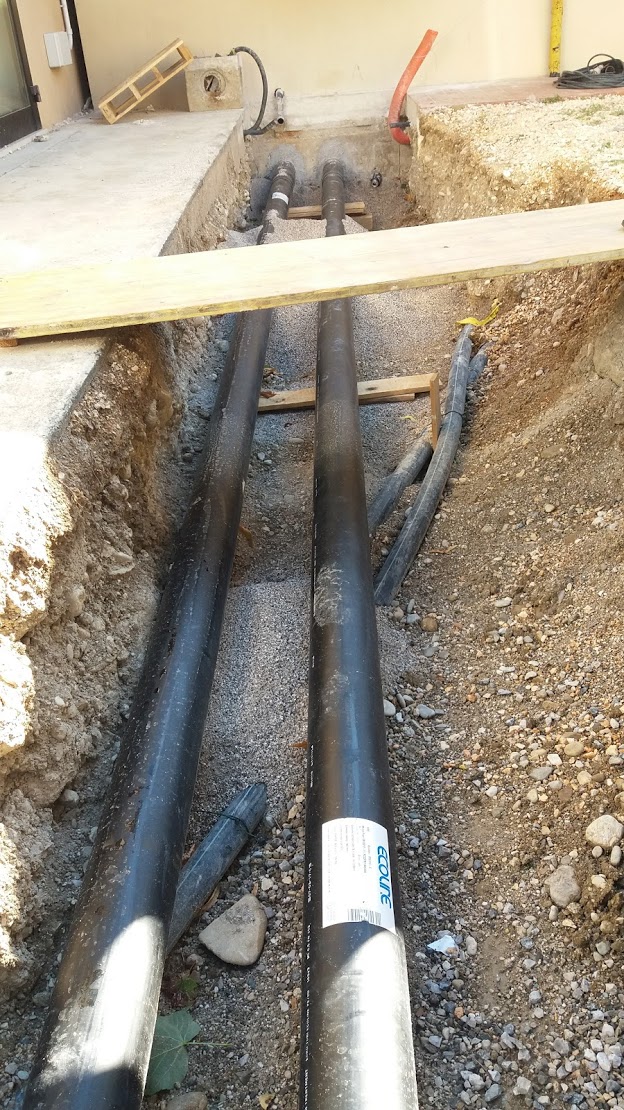

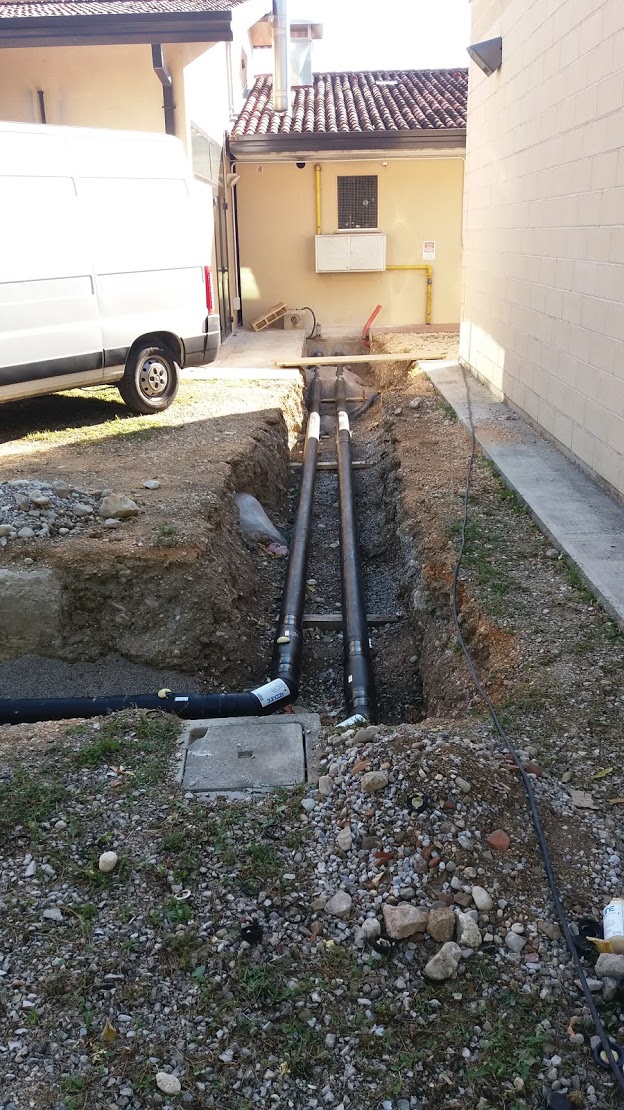

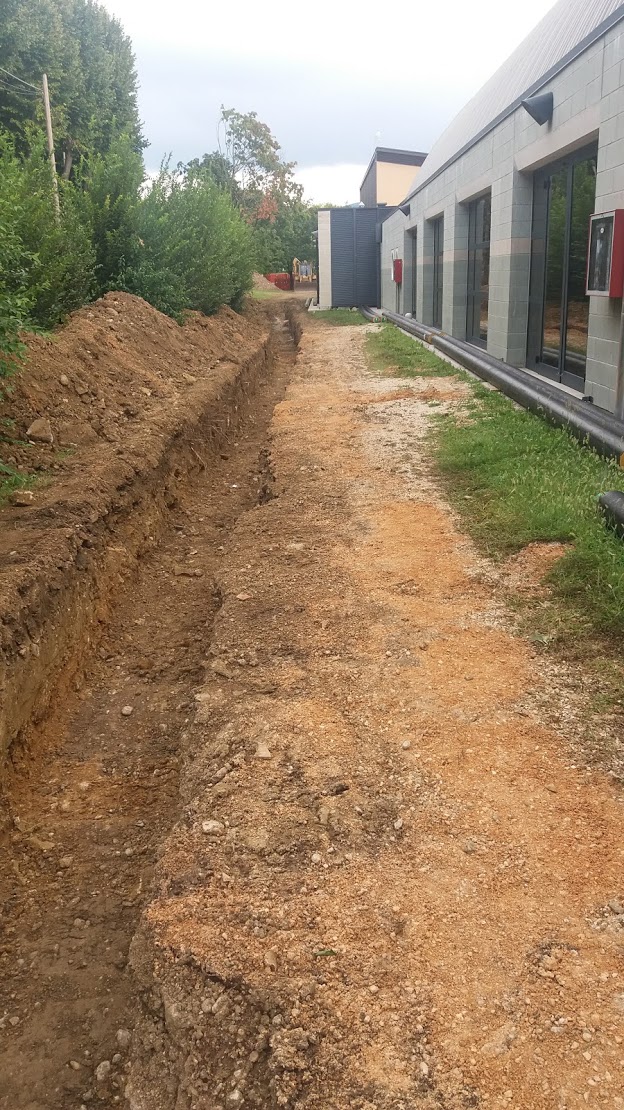

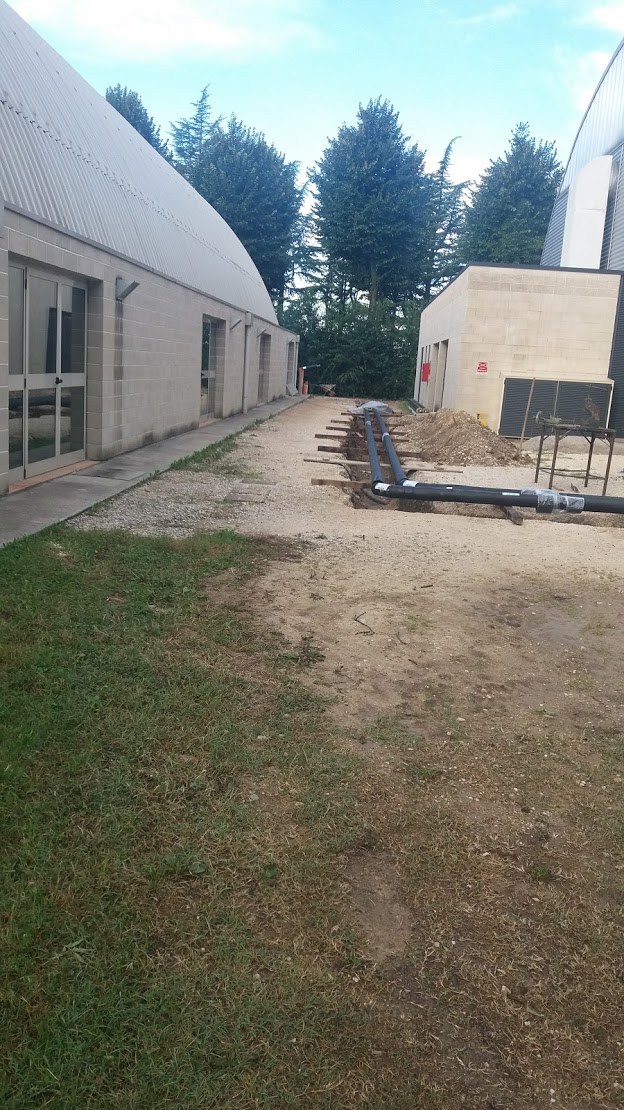

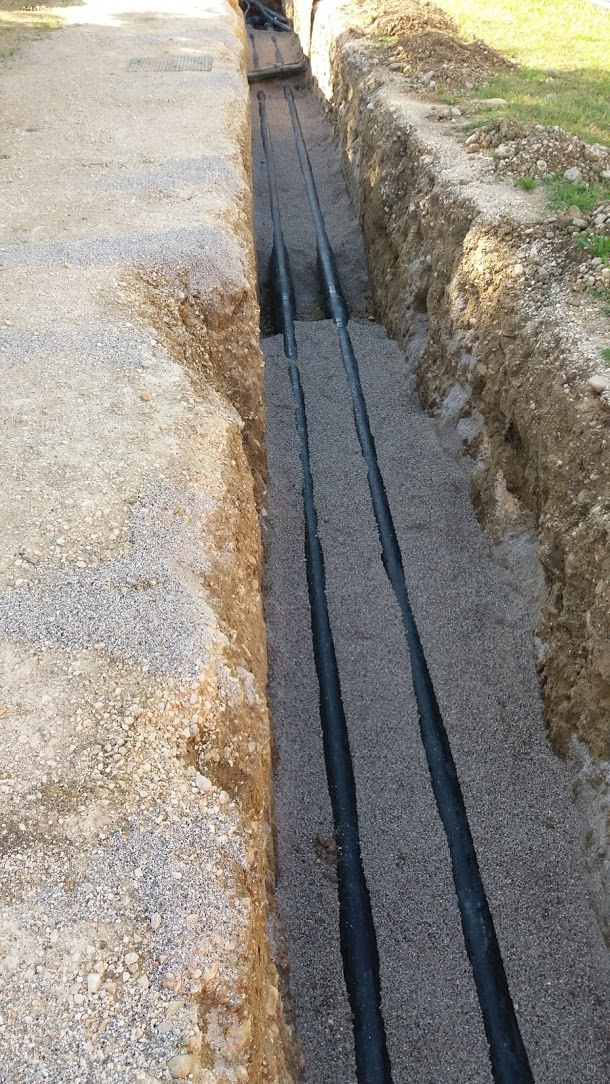

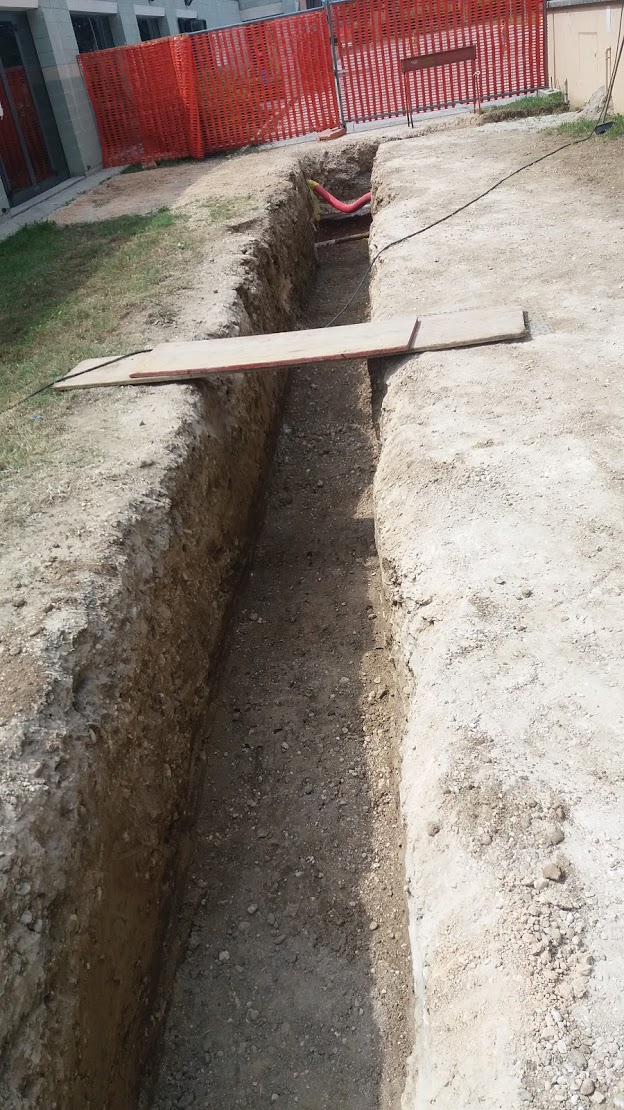

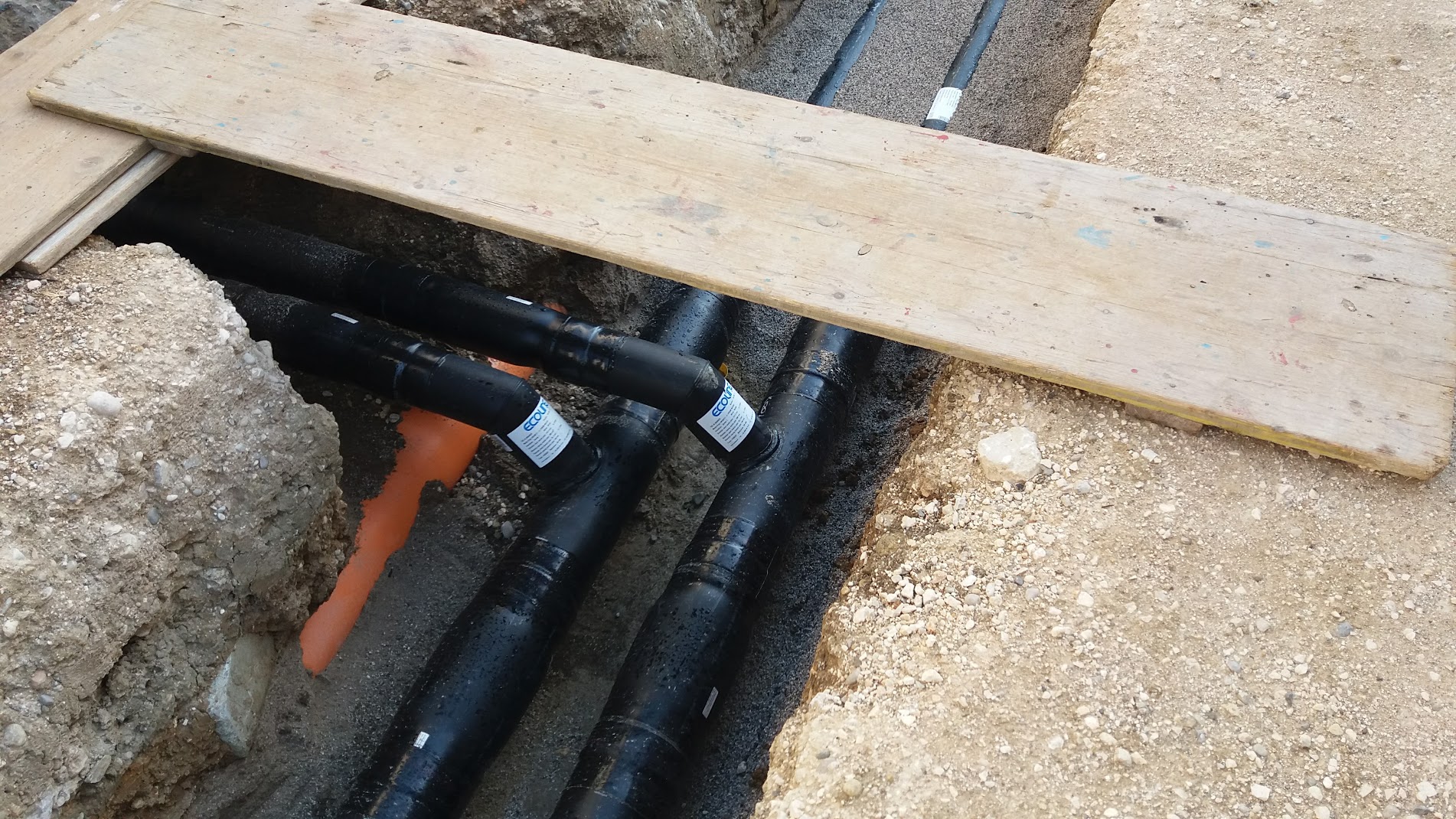

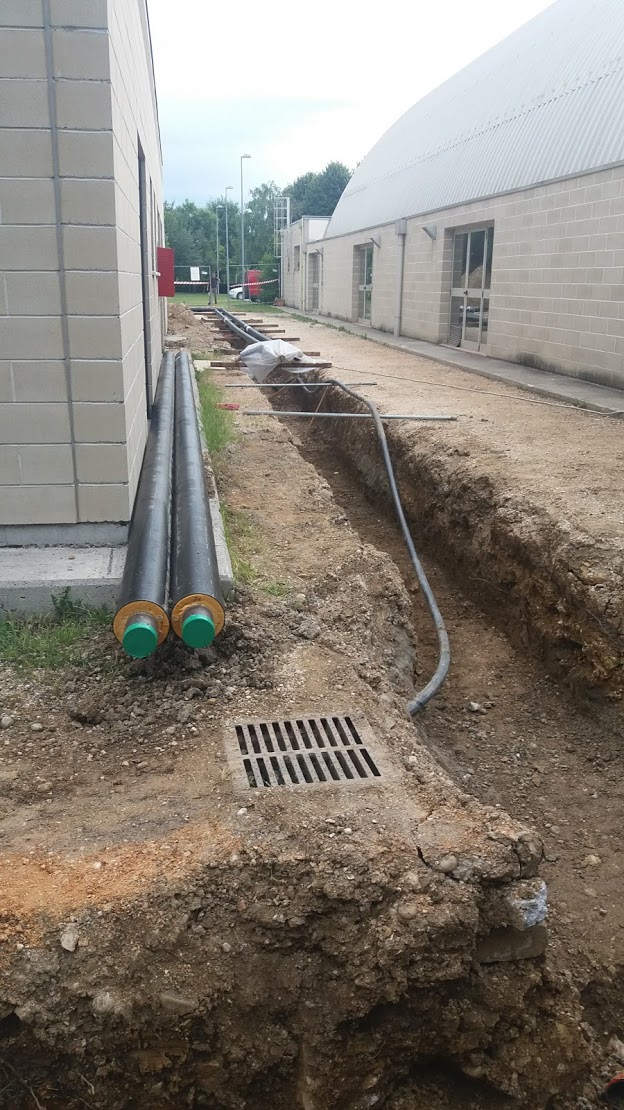

SCAVI RETE TELERISCALDAMENTO
